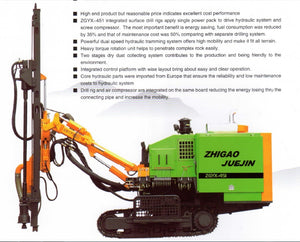

Integrated DTH Surface Drill Rigs (Series)

ZGYX-421 /451 /452
Product Introduction
This series of integrated down the hole (DTH) surface drill rigs have the same traits of high efficiency, energy saving, and environment friendly with
the automatic DTH rigs except cab and drill pipe handling system. Single power pack drives both screw air compressor and hydraulic system with
power output of stagger design. Comparing with separated drills, the power output of integrated DTH rig is reduced by 30% and maintenance
cost reduced by 50%. Drill rig and air compressor are integrated on board with dust collector standard reduces energy loss and raises work
efficiency and mobility. Powerful hydraulic dual tramming control system makes good cross terrain adaptability. Large torque rotation motor
makes antijamming easy and simple. Integrated control platform with wise layout and full displays bring about easy, simple and clear operation.
Core hydraulic components by global famous makers ensure reliable operation.
These rigs are the best substitutes for the separated drill rigs due to excellent price to value comparison.
3D drawing and components
Integrated Hydraulic valve blocks and modular design, and multiple folding door design for easy maintenance access and simpler
and smart interior layout.

1.
Operation Console
2.
Hydraulic Oil Tank
3.
Diesel Fuel Tank
4.
Yuchai Diesel Engine A7AF3
5.
Dust Pump
6.
Cooler Assembly
7.
Lubricator
8.
Oil and Air Barrels
9.
Screw Air Compressor

Compressor Air Filter
11.
Compressor Primary Air filter
12.
Double Gear Pump
13.
Dust Collector Assembly
14.
Engine Primary Air filter
15.
Engine Air Filter




We own developed Two stage dust collector system, efficient and environment friendly.
Standard two-speed heavy duty tramming motor improving mobility and climbility with less work stoppage.
Customized to complex conditions with multi-angle design, ground clearance lowered to 180 mm for horizontal drilling.

Standard two-speed heavy duty tramming motor improving mobility and climbility with less work stoppage.

Centralized and lower control panel and displays, convenient and efficient.
 Technical specification:
Model
ZGYX-421
ZGYX-451
ZGYX-452

Diesel Engine
Model
YC6A180Z
YC6A240-20(A35F0)
YC6A260L-T20
Manufacturer
YuChai
YuChai
YuChai
Rated Power
140 kw
177 kw
191 kw
Speed
2000 rpm
2150 rpm
2150 rpm
Fuel Tank Capacity
170 L
420 L
420 L
Screw Air Compressor
Manufacturer
ZEGA
ZEGA
ZEGA
Air End Manufacturer
Hanbell
Hanbell
Hanbell
F.A.D
10 m3/min
13 m3/min
15 m3/min
Working Pressure(Max.)
14.5 bar
14.5 bar
17 bar
Functional Specifications
Hole Range
80-100 mm
108〜27 mm
108-127 mm
Recommended Hole
90 mm
108 mm
115 mm
Hole Depth(Max.)
20 m
20 m
20 m
Drill Pipe Diameter
60 mm
76 mm
76 mm
Drill Pipe Length
3 m
3 m
3 m
Pipe Handling System
6+1
6+1
6+1
Hammer Size
3.5" Standard
4" Standard
4" Standard
Rotation Speed
0-110 r/min
0~ 100 r/min
0~ 100 r/min
Rotation Torque
1450 N.m
2479 N.m
2479 N.m
Function of Boom
Boom Type
Single Straight-boom
Single Straight-boom
Single Straight-boom
Length of Feed Beam
5340 mm
5430 mm
5430 mm
Feed Extension
960 mm
1200 mm
1200 mm
Feed Lift Capacity (Max.)
15 kn
19.5 kn
19.5 kn
Feed Driving Type
Cylinder and Chain drive
Cylinder and Chain drive
Cylinder and Chain drive
Travel Length
3200 mm
3200 mm
3200 mm
Feed Rate(Max.)
0.75 m/s
1.1 m/s
1.1 m/s
Pull up Force(Max.)
25 kn
37.5 kn
37.5 kn
Chassis
Tramming Speed(Max.)
High: 3.2 km/h
Low: 1.5 km/h
High: 3 km/h
Low: 1.5 km/h
High: 3 km/h
Low: 1.5 km/h
Max. Climbility
25°
23°
23°
Ground Clearance
545 mm
360 mm
360 mm
Traction Force
65 kn
71 kn
71 kn
Track Oscillation -

±14°
±140
Weight & Dimensions
Width
2560 mm
2500 mm
2500 mm
Length
5700 mm
7567 mm
7567 mm
Height
2900 mm
2900 mm
2900 mm
Weight (excluding options)
7000 kg
11300 kg
11300 kg
